ระบบทำความสะอาดสูญญากาศกลาง: วิธีการเลือกรุ่น? ความยาวท่อและการสูญเสียแรงดันของกระแสลมและแรงดันลม

1.ความสัมพันธ์ระหว่างความยาวท่อและการสูญเสียความดันในระบบทำความสะอาดสูญญากาศกลาง

1.1ความสัมพันธ์ระหว่างความยาวและการไหลของอากาศ

ในเครื่องดูดฝุ่นอุตสาหกรรมความยาวอาจหมายถึงความยาวของท่อสูญญากาศและส่วนประกอบอื่นๆ ในทางทฤษฎีความยาวของท่อมีผลต่อการไหลของอากาศ ตัวอย่างเช่นท่อที่ยาวขึ้นจะเพิ่มเส้นทางความต้านทานสำหรับการไหลของอากาศ ตามหลักการกลศาสตร์ของไหลอากาศไหลผ่านท่อประสบการณ์แรงเสียดทานกับผนังท่อ; อีกต่อไปท่อ, มากขึ้นการสูญเสียแรงเสียดทาน ซึ่งอาจนำไปสู่การไหลเวียนของอากาศที่ลดลงเนื่องจากการสูญเสียแรงเสียดทานเพิ่มขึ้นพลังงานที่ขับกระแสลมจะถูกบริโภคลดปริมาณอากาศที่สามารถไปถึงช่องลมสูญญากาศได้ ตัวอย่างเช่นในโรงงานอุตสาหกรรมขนาดใหญ่ถ้าความยาวท่อจากหน่วยหลักของเครื่องดูดฝุ่นไปยังจุดสูญญากาศที่ไกลที่สุดเกินช่วงการออกแบบที่เหมาะสมแม้ว่าปั๊มสูญญากาศจะมีกำลังไฟเพียงพอ, การไหลเวียนของอากาศไปถึงพื้นที่ทำงานอาจไม่เป็นไปตามข้อกำหนดในการดูดฝุ่นที่มีประสิทธิภาพ

1.2ความสัมพันธ์ระหว่างความยาวและความดันลม

แรงดันลมสะท้อนสภาพแรงดันของอากาศที่ไหลผ่านระบบ สำหรับเครื่องดูดฝุ่นอุตสาหกรรมการเพิ่มความยาวท่อมีผลต่อความดันลม ในมือข้างหนึ่งท่อที่ยาวขึ้นจะเพิ่มความต้านทานตามทิศทางของอากาศในท่อคล้ายกับวิธีการที่แรงดันน้ำค่อยๆลดลงเมื่อน้ำไหลผ่านท่อยาว การสูญเสียแรงเสียดทานในท่อยาวทำให้ความดันลดลงอย่างค่อยเป็นค่อยไปหมายถึงความดันลมลดลง ตัวอย่างเช่นในระบบระบายอากาศและกำจัดฝุ่นหากความยาวท่อรวมยาวและไม่มีการชดเชยแรงดันลมที่เหมาะสมในการออกแบบ, พลังดูดในส่วนที่ตามมาอาจลดลงอย่างมากส่งผลต่อผลการดูดฝุ่น ในทางกลับกันท่อที่ยาวขึ้นอาจทำให้เกิดการเปลี่ยนแปลงในความต้านทานในท้องถิ่นเช่นโค้งและข้อต่อในท่อซึ่งมีผลกระทบสะสมมากขึ้นต่อการเปลี่ยนแปลงแรงดันลมในระยะทางไกล, เพิ่มการสูญเสียความดันทั้งหมดและลดความดันลมที่มีประสิทธิภาพ

1.3ความสัมพันธ์ที่ครอบคลุมระหว่างการไหลของอากาศความดันลมและการสูญเสียความดัน

กระแสลมแรงดันลมและการสูญเสียแรงดันสัมพันธ์กัน จากมุมมองด้านพลังงานพัดลมให้พลังงานเพื่อสร้างแรงดันลมเพื่อขับเคลื่อนอากาศเพื่อสร้างกระแสลม ในกระบวนการนี้หากมีการสูญเสียแรงดันอย่างมีนัยสำคัญเช่นเนื่องจากท่อยาวเกินไปหรือรูปแบบท่อที่ไม่เหมาะสมพัดลมต้องส่งออกพลังงานมากขึ้นเพื่อรักษากระแสลมและแรงดันลม มีความสัมพันธ์เฉพาะระหว่างแรงดันลมและกระแสลมแต่จะไม่เพิ่มขึ้นเรื่อยๆเนื่องจากเส้นโค้งประสิทธิภาพของพัดลมถูกจำกัดด้วย ในขณะเดียวกันการสูญเสียแรงดันเป็นตัวบ่งชี้การสูญเสียพลังงานในกระบวนการนี้ส่งผลต่อประสิทธิภาพของระบบสุญญากาศและกำหนดการเลือกพัดลมและขนาดของท่อ หากการสูญเสียแรงดันสูงเกินไปประสิทธิภาพการดูดฝุ่นจะลดลงอาจนำไปสู่กำลังดูดไม่เพียงพอและการกำจัดฝุ่นและเศษซากที่ไม่มีประสิทธิภาพ

2.คุณสมบัติของเครื่องดูดฝุ่น waidr

คุณสมบัติการกรองและทำความสะอาด2.1

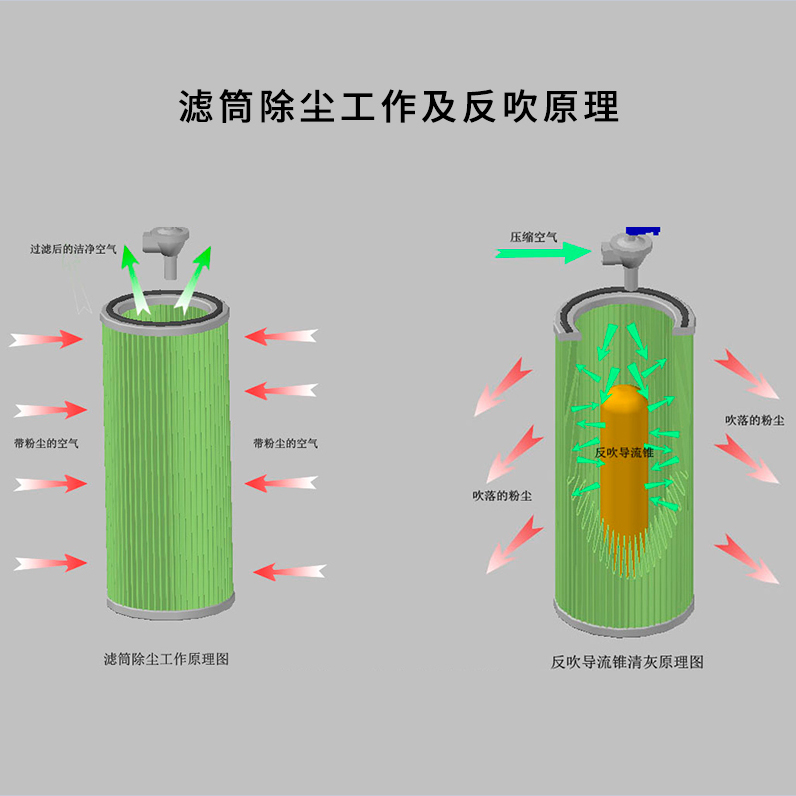

2.1.1การกรองที่มีประสิทธิภาพสูง

เครื่องดูดฝุ่นอุตสาหกรรม waidr Excel ในการกรอง พวกเขาใช้องค์ประกอบตัวกรองเคลือบ Toray ของญี่ปุ่นที่นำเข้าและตัวกรอง HEPA ที่มีประสิทธิภาพสูง ตัวกรองคุณภาพสูงเหล่านี้สามารถกรองอนุภาคฝุ่นละเอียดได้อย่างมีประสิทธิภาพ ตัวอย่างเช่นในโรงงานสิ่งทอที่มีผ้าสำลีเส้นใยและสารมลพิษที่ดีอื่นๆเครื่องดูดฝุ่นเหล่านี้สามารถจับสารเล็กๆเหล่านี้เพื่อให้มั่นใจได้ว่าอากาศที่ค่อนข้างสะอาด นอกจากนี้ยังป้องกันฝุ่นละเอียดไม่ให้เข้าไปในเครื่องดูดฝุ่นและส่วนประกอบของเครื่องที่เสียหายยืดอายุการใช้งานของอุปกรณ์ปกป้องพัดลมและปรับปรุงประสิทธิภาพการดูดฝุ่นโดยรวม โดยเฉพาะอย่างยิ่งในโรงงานอิเล็กทรอนิกส์ที่มีความต้องการความสะอาดสูงฟังก์ชั่นการกรองนี้เป็นประโยชน์ให้การประกันคุณภาพอากาศที่ดีสำหรับสภาพแวดล้อมการผลิต

2.1.2ลดการอุดตันและทำความสะอาดง่าย

เครื่องดูดฝุ่น waidr หลายรุ่นใช้พอร์ตดูดด้านข้างรวมกับตัวแยกพายุไซโคลนช่วยลดโอกาสในการอุดตันของตัวกรองได้อย่างมีประสิทธิภาพ ตัวอย่างเช่นเมื่อจัดการกับสภาวะที่มีอนุภาคแข็งจำนวนมาก (เช่นตะไบเหล็กทรายฯลฯ) ตัวแยกพายุไซโคลนสามารถแยกอนุภาคขนาดใหญ่และฝุ่นออกจากแรงเหวี่ยงก่อนจะไปถึงตัวกรองลดภาระของตัวกรอง นอกจากนี้วาล์วควบคุมพัลส์อิสระยังทำการล้างย้อนอัตโนมัติสำหรับการกำจัดฝุ่น ในสภาพแวดล้อมของโรงงานที่มีชั่วโมงการทำงานต่อเนื่องที่ยาวนานหรือความเข้มข้นของฝุ่นสูงทำให้มั่นใจได้ว่าการดูดฝุ่นอย่างต่อเนื่องในขณะที่ทำความสะอาดตลับกรองเป็นระยะๆทำให้อุปกรณ์อยู่ในสภาพการทำงานที่ดี การดำเนินงานเป็นเรื่องง่ายประหยัดเวลาในการทำความสะอาดด้วยตนเองและหลีกเลี่ยงมลพิษทุติยภูมิในระหว่างการทำความสะอาดด้วยตนเอง ในบางรุ่นยกเว้น (เช่นสภาพการจัดการที่มีฝุ่นจำนวนมาก) สามารถทำความสะอาดตัวกรองได้ในขณะที่เครื่องกำลังทำงานเช่นด้วยการเขย่าแท่งฝุ่นด้วยตนเองเพื่อทำความสะอาดตัวกรองทำให้ขั้นตอนการบำรุงรักษาง่ายขึ้น

2.2คุณสมบัติด้านกำลังและความเสถียรในการดำเนินงาน

2.2.1แหล่งพลังงานที่กำหนดเองและการปรับตัว

เครื่องดูดฝุ่น waidr ใช้กระบวนการหล่ออลูมิเนียมที่กำหนดเองเป็นพิเศษสำหรับแหล่งพลังงานของพวกเขา กระบวนการนี้มีข้อดีหลายประการเช่นปัญหาการขยายตัวและการหดตัวของความร้อนที่อยู่เนื่องจากความแตกต่างของอุณหภูมิในภูมิภาคป้องกันความล้มเหลวของเครื่องดูดฝุ่นที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิและปรับปรุงเสถียรภาพของอุปกรณ์และการปรับตัว ไม่ว่าจะในการประชุมเชิงปฏิบัติการในฤดูหนาวเหนือเย็นหรือการประชุมเชิงปฏิบัติการฤดูร้อนร้อนภาคใต้พวกเขาสามารถทำงานได้อย่างเสถียร การใช้พัดลมแรงดันสูงแบบไม่มีแปรงถ่านให้พลังดูดสูง ตัวอย่างเช่นในการประชุมเชิงปฏิบัติการการบดเพื่อลบขี้กบโลหะหรือในการประชุมเชิงปฏิบัติการงานไม้เพื่อกำจัดขี้เลื่อยการดูดที่แข็งแกร่งโดยพัดลมแรงดันสูงแบบไม่มีแปรงสามารถทำความสะอาดเศษซากต่างๆได้อย่างมีประสิทธิภาพ พวกเขายังสามารถทำงานได้อย่างต่อเนื่องโดยไม่ต้องหยุดอย่างมีนัยสำคัญการปรับปรุงประสิทธิภาพการทำความสะอาดในสถานการณ์การผลิตอุตสาหกรรมและลดต้นทุนการบำรุงรักษาหยุดทำงานและความเสี่ยงในการหยุดชะงักของการผลิต

2.2.2การโอเวอร์โหลดและกลไกการป้องกันอื่นๆ

ระบบควบคุม waidr ใช้แผงควบคุมชไนเดอร์ที่มีฟังก์ชั่นเช่นความร้อนสูงเกินไปการโอเวอร์โหลดและการป้องกันการสูญเสียเฟส ในบางสถานการณ์อุตสาหกรรมหากเครื่องดูดฝุ่นทำงานอย่างต่อเนื่องเป็นเวลานานหรือภายใต้สภาวะแหล่งจ่ายไฟที่ไม่เสถียรฟังก์ชันการป้องกันเหล่านี้สามารถป้องกันความเสียหายต่อเครื่องดูดฝุ่นเนื่องจากกระแสไฟที่มากเกินไปอุณหภูมิสูงหรือเฟสสูญเสีย ซึ่งจะช่วยลดต้นทุนการบำรุงรักษาอุปกรณ์และยืดอายุการใช้งานของอุปกรณ์ แผงควบคุมยังสามารถปรับแต่งการควบคุมอุปกรณ์กำจัดฝุ่นและวาล์วชีพจรช่วยให้การตั้งค่าส่วนบุคคลและการปรับเปลี่ยนขึ้นอยู่กับสภาพแวดล้อมการทำงานที่แตกต่างกันและความต้องการในการดูดฝุ่นการปรับปรุงการปรับตัวของอุปกรณ์และประสิทธิภาพการทำงาน

คุณสมบัติด้านความปลอดภัยและอุปกรณ์เสริม2.3

2.3.1การประกันความปลอดภัย

สายดินทั้งเครื่องเป็นคุณสมบัติการออกแบบที่สำคัญของเครื่องดูดฝุ่น waidr เพื่อให้แน่ใจว่าใช้งานได้อย่างปลอดภัย ในสภาพแวดล้อมอุตสาหกรรมที่มีความเสี่ยงต่อความผิดพลาดทางไฟฟ้าที่อาจเกิดขึ้นหากอุปกรณ์รั่วไฟฟ้าสายดินทั้งเครื่องสามารถนำกระแสไฟฟ้าเข้าสู่พื้นดินได้อย่างปลอดภัยป้องกันไม่ให้ผู้ประกอบการไฟฟ้าช็อตและมั่นใจในความปลอดภัยส่วนบุคคล ท่อป้องกันไฟฟ้าสถิตย์ที่ทนต่อการสึกหรอแบบหนามาตรฐานมีทั้งความทนทานต่อการสึกหรอและป้องกันอันตรายด้านความปลอดภัยที่เกิดจากไฟฟ้าสถิต ตัวอย่างเช่นในการประชุมเชิงปฏิบัติการทางเคมีหรือสภาวะที่มีฝุ่นไวไฟและระเบิดฟังก์ชันป้องกันไฟฟ้าสถิตย์มีความสำคัญอย่างยิ่งในการป้องกันอุบัติเหตุร้ายแรงเช่นการระเบิดและไฟไหม้ที่เกิดจากไฟฟ้าสถิต

2.3.2อุปกรณ์เสริมและการปรับแต่งต่างๆ

เครื่องดูดฝุ่นอุตสาหกรรม waidr นำเสนอผลิตภัณฑ์ที่หลากหลายรวมถึงโทรศัพท์มือถือ, คงที่, บดสนับสนุน, แบตเตอรี่ขับเคลื่อนและสูญญากาศ (กำจัดฝุ่น) ระบบที่มีมากกว่า190รุ่นใน18ชุด ผลิตภัณฑ์ที่หลากหลายนี้มีตัวเลือกต่างๆสำหรับเขตอุตสาหกรรมและสถานการณ์การทำงานที่แตกต่างกัน นอกจากโครงสร้างสแตนเลสมาตรฐานแล้วยังมีอุปกรณ์ดูดฝุ่นและดูดน้ำต่างๆและสามารถปรับแต่งเส้นผ่านศูนย์กลางของอุปกรณ์เสริมได้ ตัวอย่างเช่นในการประชุมเชิงปฏิบัติการการแปรรูปอาหารหัวฉีดขนาดเล็กพิเศษที่ตรงตามมาตรฐานสุขอนามัยของอาหารอาจเป็น NEeded และ waidr สามารถให้อุปกรณ์เสริมที่กำหนดเองเพื่อตอบสนองความต้องการเหล่านี้ ในโรงงานเครื่องจักรกลอุปกรณ์เสริมสามารถปรับแต่งตามขนาดและรูปร่างของวัสดุเหลือทิ้งที่เกิดจากกระบวนการทำให้อุปกรณ์เหมาะสำหรับงานทำความสะอาดที่แตกต่างกัน

3.วิธีการประเมินการสูญเสียความดันในเครื่องดูดฝุ่นอุตสาหกรรม

แนวคิดพื้นฐาน3.1

การสูญเสียความดันหมายถึงการลดความดันเนื่องจากอากาศผ่านเครื่องดูดฝุ่นอุตสาหกรรมและระบบที่เกี่ยวข้อง (เช่นท่อองค์ประกอบตัวกรองฯลฯ) ในเครื่องดูดฝุ่นอุตสาหกรรมการสูญเสียความดันส่วนใหญ่ประกอบด้วยสองส่วน: การสูญเสียความดันพร้อมกันและการสูญเสียความดันในท้องถิ่น การสูญเสียความดันไปพร้อมกันเกิดจากแรงเสียดทานระหว่างอากาศและพื้นผิวสัมผัสของท่อในขณะที่การสูญเสียความดันในท้องถิ่นส่วนใหญ่เกิดขึ้นที่โค้งข้อต่อวาล์ว, และการเปลี่ยนแปลงอย่างฉับพลันในโครงสร้างภายในของอุปกรณ์สูญญากาศ (เช่นการเปลี่ยนแปลงอย่างฉับพลันในเส้นผ่าศูนย์กลางท่อ) ที่การเปลี่ยนแปลงการไหลของอากาศ, ใช้พลังงานมากและทำให้เกิดการสูญเสียแรงดัน

3.2การประเมินจากมุมมองของส่วนประกอบ

ปัจจัยท่อส่ง3.2.1

ความยาวและเส้นผ่านศูนย์กลาง3.2.1.1

ยิ่งท่อยาวเท่าใดแรงดันก็จะยิ่งสูญเสียมากขึ้นเท่านั้น เนื่องจากอากาศไหลผ่านท่อสะสมความต้านทานแรงเสียดทานกับผนังท่อเมื่อความยาวเพิ่มขึ้น ตัวอย่างเช่นในระบบเครื่องดูดฝุ่นอุตสาหกรรมเมื่อความยาวของท่อเพิ่มขึ้นจาก10เมตรเป็น20เมตรการทดสอบจะแสดงการสูญเสียความดันทั้งหมดเพิ่มขึ้นอย่างมาก นอกจากนี้เส้นผ่านศูนย์กลางของท่อส่งผลอย่างมากต่อการสูญเสียแรงดัน ตัวอย่างเช่นภายใต้ความต้องการการไหลของอากาศเดียวกันท่อที่มีเส้นผ่าศูนย์กลาง50มม. จะมีการสูญเสียความดันที่สูงขึ้นอย่างมีนัยสำคัญเมื่อเทียบกับท่อที่มีเส้นผ่าศูนย์กลาง80มม. เนื่องจากเส้นผ่าศูนย์กลางขนาดเล็กทำให้เกิดการชนกันบ่อยขึ้นและแรงเสียดทานระหว่างโมเลกุลของอากาศและผนังท่อทำให้เกิดการสูญเสียพลังงานมากขึ้น

ความขรุขระของท่อยังต้องได้รับการพิจารณา ผนังท่อที่นุ่มนวลกว่า (เช่นท่อสแตนเลส) มีค่าสัมประสิทธิ์การเสียดสีที่ต่ำกว่าเมื่อเทียบกับผนังที่ขรุขระ (เช่นท่อเหล็กหล่อเก่าบางท่อ) ซึ่งช่วยลดการสูญเสียแรงดันตามทาง ในสิ่งอำนวยความสะดวกทางอุตสาหกรรมเก่าบางแห่งการเปลี่ยนท่อด้วยผนังที่นุ่มนวลขึ้นสามารถลดการสูญเสียแรงดันโดยรวมได้อย่างมาก

3.2.1.2โค้งและกิ่งไม้

โค้งเป็นจุดสำคัญของการสูญเสียความดันในท้องถิ่น มุมของการโค้งงอ (เช่นทั่วไป90 ° และการโค้งงอ ° 45ครั้ง) ส่งผลอย่างมากต่อการสูญเสียแรงดัน หากระบบสูญญากาศมีการโค้งงอ90 ° หลายแบบเมื่อเทียบกับการใช้การโค้งงอ ° จำนวน45แบบเดียวกันหรือใช้การโค้งงอแบบโค้งสำหรับการเปลี่ยนแรงดันจะเพิ่มขึ้นอย่างมาก ข้อมูลการวิจัยแสดงให้เห็นว่าแต่ละ90 ° โค้งสามารถเพิ่มการสูญเสียความดันในท้องถิ่นโดย20-50% ขึ้นอยู่กับอัตราการไหลที่แตกต่างกันเส้นผ่าศูนย์กลางท่อและปัจจัยอื่น

สาขาท่อยังทำให้เกิดการสูญเสียความดัน เมื่ออากาศถูกกระจายไปยังทิศทางท่อที่แตกต่างกันที่สาขาการไหลจะกลายเป็นที่ซับซ้อนทำให้เกิดการสูญเสียพลังงาน หากการออกแบบสาขาไม่สมเหตุสมผลเช่นความต้านทานที่ไม่สม่ำเสมอในท่อแต่ละสาขาจะนำไปสู่การกระจายอากาศที่ไม่สม่ำเสมอและการสูญเสียความดันทั้งหมดมากขึ้น

องค์ประกอบตัวกรอง3.2.2

ประเภทและจำนวน3.2.2.1

องค์ประกอบตัวกรองประเภทต่างๆมีความแตกต่างอย่างมากในการสูญเสียแรงดัน องค์ประกอบตัวกรองกระดาษโดยทั่วไปมีความต้านทานต่ออากาศที่ต่ำกว่าเมื่อเทียบกับตัวกรอง HEPA ที่มีประสิทธิภาพสูงทำให้เกิดการสูญเสียความดันที่ต่ำกว่า อย่างไรก็ตามตัวกรอง HEPA สามารถกรองอนุภาคที่ละเอียดกว่าตอบสนองความต้องการในการกรองที่สูงขึ้น ตัวอย่างเช่นในสภาพแวดล้อมคลีนรูมในโรงงานอิเล็กทรอนิกส์โดยใช้ตัวกรอง HEPA แม้ว่าจะเพิ่มการสูญเสียความดันให้การกรองที่มีคุณภาพสูง นอกจากนี้จำนวนองค์ประกอบตัวกรองมีผลต่อการสูญเสียความดันหากมีการตั้งค่าองค์ประกอบตัวกรองหลายตัวในเครื่องดูดฝุ่นเพื่อปรับปรุงการกรองตัวกรองแต่ละตัวจะสร้างความต้านทานต่อการไหลของอากาศเพิ่มการสูญเสียความดัน ตัวอย่างเช่นเครื่องดูดฝุ่นอุตสาหกรรมบางชนิดใช้วัสดุกรองที่ค่อนข้างหลวมสำหรับการกรองอนุภาคขนาดใหญ่ตามด้วยตัวกรอง HEPA เพื่อการกรองอนุภาคละเอียดส่งผลให้สูญเสียแรงดันเพิ่มขึ้นเนื่องจากผลของ Venturi

ความสะอาดของ3.2.2.2

ความสะอาดขององค์ประกอบตัวกรอง signiส่งผลกระทบต่อการสูญเสียความดัน เนื่องจากองค์ประกอบตัวกรองถูกนำมาใช้เมื่อเวลาผ่านไปฝุ่นและเศษซากค่อยๆสะสมบนพื้นผิวและภายในการปิดกั้นทางเดินอากาศและเพิ่มความต้านทานอย่างรวดเร็วนำไปสู่การสูญเสียความดันที่เพิ่มขึ้น ตัวอย่างเช่นในการประชุมเชิงปฏิบัติการงานไม้ถ้าองค์ประกอบตัวกรองไม่ได้ทำความสะอาดเป็นเวลานานการสะสมของฝุ่นไม้จะปิดกั้นองค์ประกอบตัวกรองอย่างรุนแรง, ทำให้เกิดการสูญเสียความดันอย่างมีนัยสำคัญและลดพลังดูดของเครื่องดูดฝุ่นส่งผลกระทบต่อผลการดูดฝุ่น พัดลมอาจต้องใช้พลังงานมากขึ้นเพื่อรักษากระแสลมเพิ่มการใช้พลังงาน

3.3การประเมินผลจากมุมมองของสถานะการดำเนินงาน

3.3.1การไหลของอากาศและความเร็วอากาศ

3.3.1.1การไหลเวียนของอากาศ

การไหลของอากาศเป็นปัจจัยสำคัญที่มีผลต่อการสูญเสียความดัน โดยทั่วไปการไหลของอากาศที่มากขึ้นการสูญเสียความดันในระบบมากขึ้น เนื่องจากการไหลเวียนของอากาศที่สูงขึ้นหมายถึงโมเลกุลของอากาศมากขึ้นจำเป็นต้องไหลผ่านช่องทางที่จำกัดการเพิ่มความถี่ของการโต้ตอบและการสูญเสียพลังงานระหว่างอากาศและท่อองค์ประกอบตัวกรองและส่วนประกอบอื่นๆ ตัวอย่างเช่นเครื่องดูดฝุ่นอุตสาหกรรมที่ทำงานที่กระแสลมต่ำอาจมีการสูญเสียแรงดันค่อนข้างต่ำและเสถียรแต่เพิ่มกระแสลม (เช่นโดยเพิ่มความเร็วพัดลม) จะส่งผลให้สูญเสียความดันเพิ่มขึ้น

เมื่อออกแบบและใช้งานระบบดูดฝุ่นอุตสาหกรรมหากกระแสลมเกินการออกแบบที่เหมาะสมสูงสุด (เช่นกระแสลมที่เพิ่มขึ้นอย่างไม่เหมาะสมเพื่อไล่ตามประสิทธิภาพการทำความสะอาดที่สูงขึ้น) อาจทำให้เกิดการสูญเสียความดันเพิ่มขึ้นอย่างมากนำไปสู่การสึกหรอของท่อที่เพิ่มขึ้นอายุการใช้งานขององค์ประกอบตัวกรองที่สั้นลง และเพิ่มความเสี่ยงของความล้มเหลวของพัดลมเนื่องจากการทำงานของโหลดสูงเป็นเวลานาน

3.3.1.2กระจายความเร็วอากาศ

การกระจายความเร็วอากาศที่ไม่สม่ำเสมอในท่อยังทำให้เกิดการสูญเสียความดันเพิ่มเติม เมื่ออากาศไหลผ่านท่อที่ความเร็วไม่เท่ากัน (เช่นเนื่องจากการติดตั้งท่อหรือสิ่งกีดขวางในท่อที่ไม่เหมาะสม) จะสร้าง vortices ท้องถิ่นและความปั่นป่วนใช้พลังงานมากขึ้นและเพิ่มการสูญเสียความดัน ในการใช้งานจริงเพิ่มประสิทธิภาพการออกแบบระบบท่อดูดฝุ่นอุตสาหกรรมเพื่อให้ความเร็วลมสม่ำเสมอมากขึ้น (เช่นการใช้เส้นผ่าศูนย์กลางท่อเรียวและการจัดเส้นทางท่อที่เหมาะสม) สามารถลดการสูญเสียความดันโดยรวมได้ในระดับหนึ่ง

3.3.2ระยะเวลาการดำเนินงานและเงื่อนไข

3.3.2.1ระยะเวลาการทำงานต่อเนื่อง

เมื่อระยะเวลาการทำงานต่อเนื่องของเครื่องดูดฝุ่นอุตสาหกรรมเพิ่มขึ้นการสูญเสียความดันมีแนวโน้มที่จะค่อยๆเพิ่มขึ้น เนื่องจากประสิทธิภาพของส่วนประกอบของระบบอาจเปลี่ยนแปลงได้ในระหว่างการทำงานเป็นเวลานาน ตัวอย่างเช่นใบพัดของพัดลมอาจเกิดการสึกหรอในระหว่างการหมุนด้วยความเร็วสูงเป็นเวลานานช่วยลดประสิทธิภาพในการขับขี่ในอากาศเทียบเท่ากับการสูญเสียแรงดันเพิ่มเติม นอกจากนี้การดำเนินงานเป็นเวลานานสามารถทำให้องค์ประกอบตัวกรองรุนแรงอุดตันตามที่กล่าวไว้ก่อนหน้านี้เพิ่มการสูญเสียความดัน

3.3.2.2ความซับซ้อนของสภาพการทำงาน

ความซับซ้อนของสภาพการทำงานมีผลต่อการสูญเสียความดันอย่างมาก ในสภาพแวดล้อมที่มีฝุ่นเศษซากหรืออุณหภูมิและความชื้นสูงปัจจัยภายนอกเหล่านี้มีผลต่อสถานะของระบบสูญญากาศ ตัวอย่างเช่นในโรงงานปูนซีเมนต์ฝุ่นซีเมนต์จำนวนมากอุดตันองค์ประกอบตัวกรองได้อย่างรวดเร็วในสภาพแวดล้อมที่มีอุณหภูมิสูงการเปลี่ยนแปลงคุณสมบัติทางกายภาพของอากาศเช่นความหนาแน่นและความหนืด, เพิ่มความต้านทานการไหลของอากาศนำไปสู่การสูญเสียความดันที่เพิ่มขึ้น ในสภาพแวดล้อมที่ค่อนข้างสะอาดด้วยอุณหภูมิและความชื้นที่เหมาะสมการสูญเสียความดันจะเพิ่มขึ้นช้าขึ้น

4.พารามิเตอร์ประสิทธิภาพของเครื่องดูดฝุ่นอุตสาหกรรมและผลกระทบต่อการสูญเสียความดัน

กำลังดูด4.1 (ระดับสุญญากาศ) และการสูญเสียแรงดัน

4.1.1ความหมายและการวัดกำลังดูด

พลังดูดหรือที่เรียกว่าระดับสูญญากาศเป็นพารามิเตอร์ประสิทธิภาพที่สำคัญของเครื่องดูดฝุ่นอุตสาหกรรม สะท้อนถึงความดันลบทั่วไปED ที่ช่องสูญญากาศในระหว่างการดำเนินการวัดในหน่วยเช่น millibars (mBar) หรือ kilopascals (kPa) พลังดูดถูกสร้างขึ้นโดยพัดลมสูญญากาศและการปิดผนึกภายในของเครื่องดูดฝุ่นยังมีผลต่อพลังดูดผลการปิดผนึกที่ดีขึ้นในพลังดูดที่ดีขึ้นเพราะในระบบที่ปิดสนิท, พัดลมสามารถดึงอากาศจากช่องสูญญากาศได้ง่ายขึ้นสร้างแรงดันลบมากขึ้น

4.1.2ความสัมพันธ์กับการสูญเสียความดัน

กำลังดูดที่สูงขึ้นหมายถึงแรงดันลบที่มากขึ้นมักจะมาพร้อมกับการเปลี่ยนแปลงการสูญเสียความดัน เมื่อแรงดูดเพิ่มขึ้นอากาศจะต้องเอาชนะความต้านทานมากขึ้นในระหว่างกระบวนการดูดฝุ่นเพิ่มการสูญเสียความดัน ตัวอย่างเช่นในสถานการณ์ที่ต้องขี้กบโลหะหนักหรือฝุ่นที่ติดแน่นต้องดูดฝุ่นต้องใช้พลังดูดที่สูงขึ้น อย่างไรก็ตามเมื่อแรงดูดเพิ่มขึ้นการสูญเสียแรงเสียดทานภายในท่อสูญญากาศและการสูญเสียแรงดันผ่านองค์ประกอบตัวกรองก็เพิ่มขึ้นเช่นกัน เนื่องจากกำลังดูดที่สูงขึ้นจะเพิ่มความเร็วในการไหลของอากาศปฏิสัมพันธ์ระหว่างอากาศและส่วนประกอบที่รุนแรงขึ้นและพัดลมจำเป็นต้องใช้พลังงานมากขึ้นเพื่อรักษาความแตกต่างของความดันที่เกิดจากการสูญเสียความดัน, การสร้างความสัมพันธ์ที่มีอิทธิพลร่วมกัน

4.2พลังงานและการสูญเสียความดัน

คำจำกัดความของ4.2.1และความสำคัญของอำนาจ

พลังงานเป็นหนึ่งในปัจจัยสำคัญที่มีผลต่อพลังดูดและการไหลของอากาศของเครื่องดูดฝุ่นอุตสาหกรรม พลังงานอธิบายปริมาณการทำงานที่ทำโดยเครื่องดูดฝุ่นต่อหน่วยเวลาสะท้อนโดยตรงอัตราการใช้พลังงานวัดเป็นวัตต์ (W) มันกำหนดความสามารถของพัดลมเพื่อให้แรงดันลมและการไหลของอากาศ หลังจากกำหนดกำลังดูดและกระแสลมที่ต้องการแล้วสามารถกำหนดกำลังของมอเตอร์ได้ ตัวอย่างเช่นในการประชุมเชิงปฏิบัติการอุตสาหกรรมขนาดใหญ่ที่มีพื้นที่ทำความสะอาดขนาดใหญ่และปริมาณฝุ่นสูงเครื่องดูดฝุ่นอุตสาหกรรมกำลังสูงมักใช้เพื่อให้แน่ใจว่ามีการไหลเวียนของอากาศและแรงดันลมเพียงพอสำหรับงานทำความสะอาด

4.2.2ความสัมพันธ์กับการสูญเสียความดัน

เมื่อพลังงานเพิ่มขึ้นความเร็วพัดลมอาจเพิ่มขึ้นเพื่อให้แรงดันลมหรือการไหลของอากาศมากขึ้น หากส่วนประกอบของระบบเครื่องดูดฝุ่นอุตสาหกรรมเช่นท่อและองค์ประกอบตัวกรองยังคงไม่เปลี่ยนแปลงเพิ่มพลังในการเพิ่มแรงดันลมและการไหลของอากาศจะช่วยเร่งการไหลของอากาศในระบบนำไปสู่การสูญเสียความดันที่เพิ่มขึ้น การไหลของอากาศได้เร็วขึ้นช่วยเพิ่มแรงเสียดทานระหว่างอากาศและส่วนประกอบและการสูญเสียความดันในท้องถิ่นที่โค้งและข้อต่อยังเพิ่มขึ้นเนื่องจากความเร็วและพลังงานที่สูงขึ้น อย่างไรก็ตามหากส่วนประกอบของระบบได้รับการปรับปรุงเพื่อรองรับการส่งออกพลังงานที่สูงขึ้น (เช่นการเพิ่มเส้นผ่าศูนย์กลางท่อและเพิ่มประสิทธิภาพตัวกรอง) การสูญเสียความดันสามารถลดลงได้ในระดับหนึ่ง โดยรวมการเพิ่มพลังงานโดยไม่ต้องปรับระบบที่เหมาะสมมักจะนำไปสู่การสูญเสียความดันที่เพิ่มขึ้น

4.3การไหลของอากาศและการสูญเสียความดัน

4.3.1บทบาทของการไหลของอากาศ

การไหลของอากาศหมายถึงปริมาณอากาศเครื่องดูดฝุ่นดึงในต่อนาทีมักจะวัดในลูกบาศก์เมตรต่อนาที (m³/ นาที) การไหลของอากาศที่สูงขึ้นหมายถึงอากาศมากขึ้นจะถูกวาดในเวลาต่อหน่วยแบกฝุ่นและเศษซากมากขึ้นการปรับปรุงประสิทธิภาพการทำความสะอาด ภายใต้กำลังดูดที่เพียงพอการไหลของอากาศที่สูงขึ้นส่งผลให้ประสิทธิภาพการทำความสะอาดดีขึ้น ตัวอย่างเช่นในโรงงานสิ่งทอกระแสลมสูงช่วยขจัดผ้าสำลีและเส้นใยได้อย่างรวดเร็วเพิ่มความเร็วในการทำความสะอาดและประสิทธิภาพ

4.3.2ความสัมพันธ์กับการสูญเสียความดัน

การไหลของอากาศส่งผลโดยตรงต่อการสูญเสียความดัน คล้ายกับการไหลของน้ำในท่อการไหลของอากาศที่สูงขึ้นทำให้อากาศจำนวนมากไหลผ่านระบบท่อได้อย่างรวดเร็วเพิ่มแรงเสียดทานและการชนกันระหว่างอากาศและส่วนประกอบที่นำไปสู่การสูญเสียความดันที่สูงขึ้น เมื่อออกแบบและเลือกเครื่องดูดฝุ่นอุตสาหกรรมถ้ารูปแบบการไหลของอากาศสูงถูกเลือกโดยไม่ต้องจับคู่ท่อขนาดใหญ่เส้นผ่าศูนย์กลางการไหลของอากาศสูงในช่องที่ค่อนข้างแคบจะทำให้เกิดการสูญเสียความดันเพิ่มขึ้นอย่างรวดเร็ว, ส่งผลต่อประสิทธิภาพของระบบโดยรวม ตรงกันข้ามการไหลของอากาศที่ต่ำกว่าส่งผลให้สูญเสียแรงดันต่ำในระบบเดียวกัน

ความจุถังเก็บฝุ่น4.4และการสูญเสียแรงดัน

4.4.1ความหมายของความจุถังเก็บฝุ่น

ความจุของถังเก็บฝุ่นหมายถึงปริมาณฝุ่นเศษขยะและของเสียอื่นๆที่ถุงเก็บฝุ่นหรือถังเก็บฝุ่นของเครื่องดูดฝุ่นสามารถเก็บได้ ความจุถังเก็บฝุ่นขนาดใหญ่ช่วยลดความถี่ในการล้างถังเพิ่มเวลาทำงานและประสิทธิภาพของเครื่องดูดฝุ่นอย่างต่อเนื่อง เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีการสร้างฝุ่นสูงเช่นพืชซีเมนต์และเหมือง

4.4.2ความสัมพันธ์กับการสูญเสียความดัน

แม้ว่าความจุของถังเก็บฝุ่นอาจไม่เกี่ยวข้องโดยตรงกับการสูญเสียแรงดันแต่ก็มีผลกระทบบางอย่างในระหว่างการทำงาน ตัวอย่างเช่นเมื่อถังเก็บฝุ่นเกือบเต็มอนุภาคฝุ่นภายในส่งผลต่อการไหลของอากาศภายในถังเพิ่มความต้านทานสำหรับการออกจากถังและเข้าสู่พัดลม, นำไปสู่การสูญเสียความดันที่เพิ่มขึ้นเล็กน้อย นอกจากนี้ยังมีพันธมิตรถ้าความจุถังเก็บฝุ่นมีขนาดเล็กเกินไปจำเป็นต้องมีการล้างบ่อยๆและการรีสตาร์ทเครื่องดูดฝุ่นแต่ละครั้งต้องสร้างสถานะการไหลของอากาศที่เสถียรอีกครั้งก่อให้เกิดความผันผวนในการสูญเสียความดันและทำให้ยากที่จะรักษาสภาพแวดล้อมความดันสูญญากาศที่มั่นคง

เฉิน yuqiang

Founder of Waidr Industrial Vacuums, Expert in Industrial Dust Collection Equipment

With 25 years of dedication to the research, development, production, and technological innovation of industrial vacuum and dust collection equipment, he has helped over 20,000 enterprises across various industries address industrial dust and vacuum challenges, improving workplace environments while reducing costs and increasing efficiency.
